Dans de nombreux projets industriels, la complexité des systèmes ne cesse d’augmenter. Les architectures techniques combinent aujourd’hui des composants logiciels, électroniques et matériels qui doivent fonctionner de manière coordonnée tout en respectant des exigences très strictes en matière de sécurité et de fiabilité. Pour les ingénieurs impliqués dans ces projets, une difficulté revient souvent : comment concevoir un système complexe tout en gardant une vision claire de son fonctionnement global et en s’assurant que les contraintes de sûreté de fonctionnement sont correctement prises en compte dès le départ ?
Pendant longtemps, la réponse reposait essentiellement sur la production de documents : spécifications, analyses fonctionnelles, descriptions d’architecture, rapports de sûreté, etc. Ces documents restent indispensables, mais ils peuvent rapidement devenir difficiles à maintenir cohérents lorsque les projets évoluent. Les équipes techniques se retrouvent parfois à travailler avec des informations dispersées dans plusieurs documents, ce qui peut compliquer la compréhension globale du système et la gestion de la traçabilité entre les besoins, les fonctions et les solutions techniques. Et soyons honnêtes, si vous avez déjà perdu une version « finale » dans un mail, vous savez de quoi je parle : un vrai parcours du combattant digne d’un labyrinthe ferroviaire.
C’est dans ce contexte que l’ingénierie système basée sur les modèles, plus connue sous le nom de Model Based Systems Engineering (MBSE), s’est progressivement développée. L’idée centrale est de s’appuyer sur un modèle système structuré qui devient la référence du projet. Ce modèle permet de représenter de manière cohérente les besoins, les fonctions et les architectures du système, tout en facilitant la compréhension des interactions entre ses différents composants. En d’autres termes : moins de post-it perdus, plus de clarté… et moins de crises de caféine à 17h !
Parmi les outils qui permettent de mettre en œuvre cette approche, Capella occupe aujourd’hui une place importante dans le domaine de l’ingénierie système. Développé initialement par Thales Group, cet outil s’appuie sur la méthodologie Arcadia, qui propose une manière structurée d’analyser et de concevoir des systèmes complexes. L’un des intérêts majeurs de cette méthodologie est de permettre une progression logique entre les besoins utilisateurs et la solution technique, tout en conservant une vision cohérente du système.

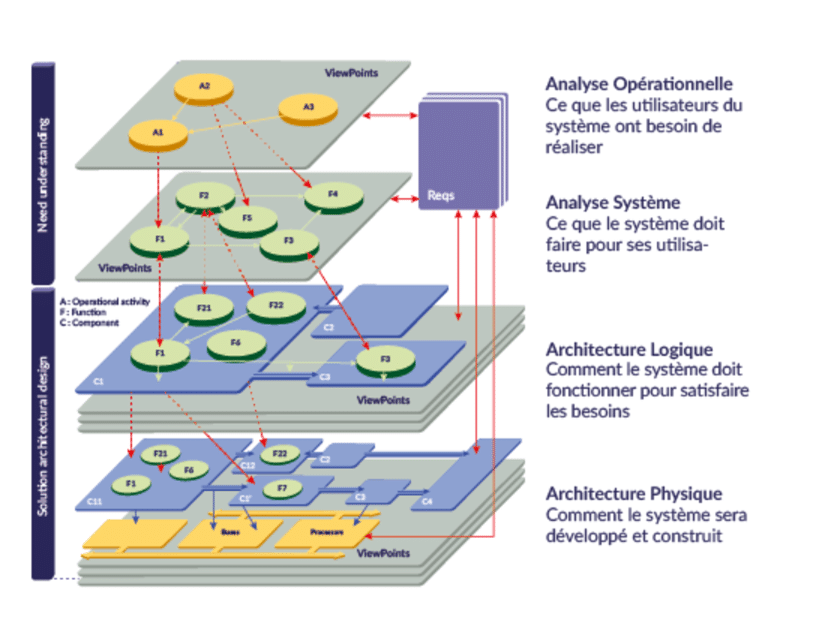

Pour illustrer concrètement l’intérêt de Capella, imaginons un projet de modernisation d’un système de signalisation destiné à améliorer la gestion des circulations sur une ligne à forte densité de trafic. Avant même de parler de technologie, la première question à se poser est simple : dans quel environnement le système va-t-il fonctionner et quelles missions doit-il assurer ? L’analyse opérationnelle permet de répondre à cette question. À ce stade, le système n’est pas encore défini : on observe le monde, on identifie les acteurs, les trains, les opérateurs et les centres de contrôle. Bref, on regarde le train passer avant d’essayer de le construire.
Une fois ce contexte identifié, on entre dans la boîte noire : le système doit répondre aux besoins identifiés, mais on ne se préoccupe pas encore de la manière dont il le fera. Ici, on définit les fonctions principales et les interactions avec l’environnement. Ensuite, la boîte noire s’ouvre progressivement avec l’architecture logique, qui décompose le système en composants et montre comment ils coopèrent pour réaliser les fonctions attendues. Enfin, on arrive à l’architecture physique, où les composants logiques se traduisent en équipements techniques réels : calculateurs, logiciels embarqués, équipements de voie.
L’un des grands avantages de Capella est la traçabilité qu’il offre entre besoins, fonctions et composants. Dans les projets ferroviaires, où la sûreté de fonctionnement est critique, cela permet d’identifier rapidement les fonctions critiques, leurs dépendances et les interfaces sensibles, facilitant ainsi les analyses de risques et les validations. Le modèle devient un véritable support pour les ingénieurs en sûreté, qui peuvent visualiser quelles fonctions sont liées aux exigences de sécurité et s’assurer qu’elles sont correctement implémentées.
Un autre point souvent apprécié par les équipes est la collaboration facilitée. Quand plusieurs disciplines travaillent sur un projet complexe, un modèle commun évite les malentendus et les doublons. Et si jamais un ingénieur logiciel et un spécialiste exploitation se disputent sur une interface, rien de mieux qu’un modèle visuel pour remettre tout le monde d’accord.
Pour illustrer l’efficacité de Capella dans la pratique, prenons une petite étude de cas ferroviaire : un système de signalisation CBTC sur une ligne urbaine très fréquentée. Avant Capella, chaque équipe travaillait sur ses documents, ce qui engendrait parfois des incohérences dans les fonctions critiques. Avec Capella, les ingénieurs ont modélisé le contexte opérationnel, les fonctions principales et les architectures logiques et physiques dans un seul modèle. Résultat : meilleure compréhension globale, traçabilité assurée, et détection précoce des risques. La sûreté de fonctionnement a été intégrée dès les premières phases, réduisant les modifications coûteuses en fin de projet. Et bonus : tout le monde pouvait enfin expliquer le projet sans utiliser 10999 acronymes différents.
Finalement, la relation entre ingénierie système et sûreté de fonctionnement devient claire : structurer l’architecture permet de mieux comprendre le système, et cette compréhension est le socle de toute analyse de sûreté. Capella n’est donc pas qu’un outil de modélisation : c’est un vrai levier pour renforcer la maîtrise des systèmes ferroviaires complexes, anticiper les risques et améliorer la sécurité globale.
Et pour finir sur une note légère mais savante : comme disait Niels Bohr, « Prédire, c’est très difficile, surtout lorsqu’il s’agit de l’avenir ». Avec Capella, au moins, on peut prédire les interactions critiques avant que le système réel ne roule sur les rails !
